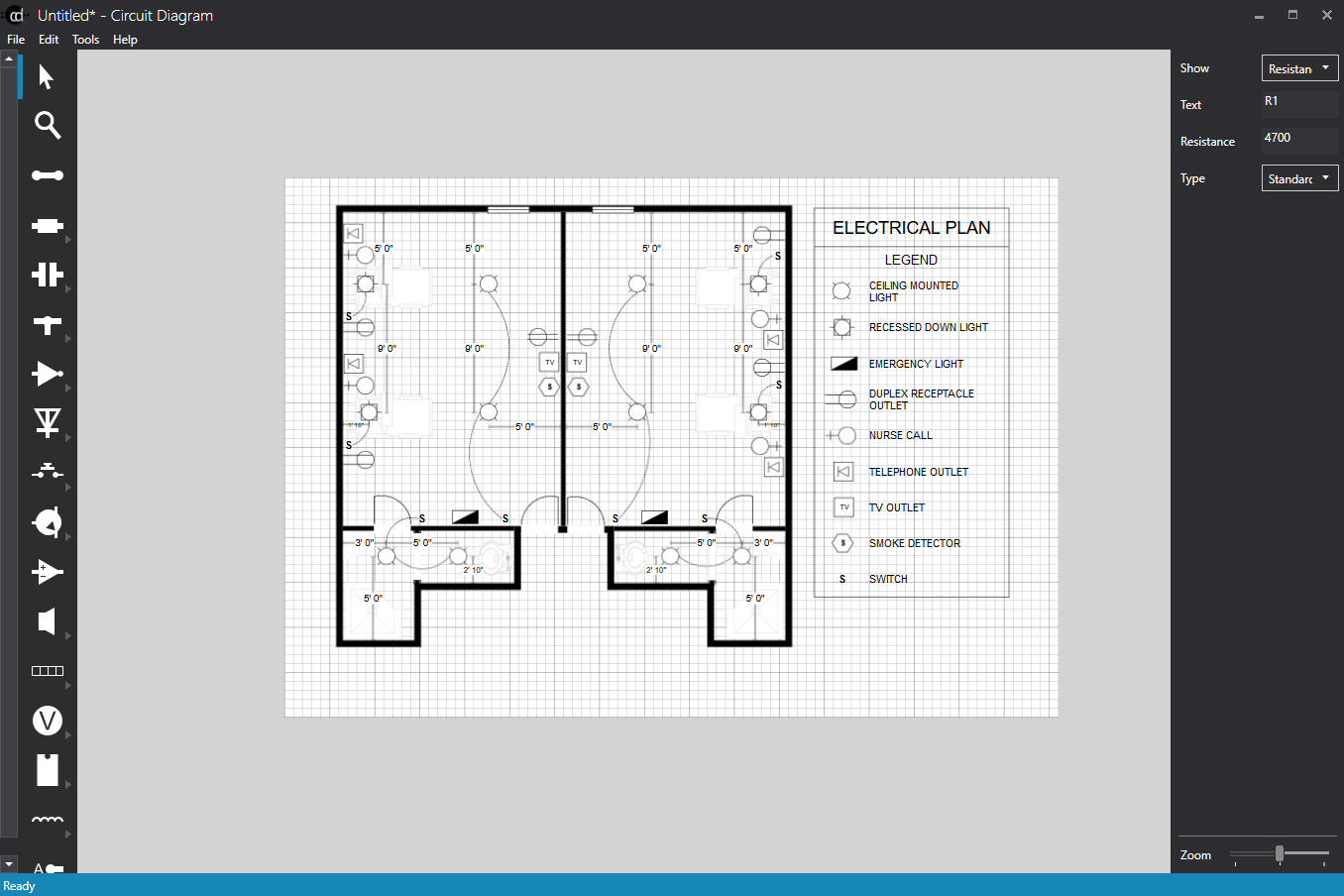

Circuit Diagram ist ein Grafikwerkzeug zur Erstellung von elektronischen Diagrammen. Die Open-Source-Software enthält eine Bibliothek mit Symbolen für die gängigsten Komponenten, die sich via Hersteller-Website noch ausbauen lässt. Die Symbole können per Drag&Drop auf die Arbeitsfläche gezogen und via Rechtsklick über ein Panel beschriftet werden. Die finalen Diagramme lassen sich schliesslich im PNG- oder SVG-Format exportieren.
